UC500连续反应集成系统装置

作者:小编时间:2021-07-26次浏览

信息摘要:

UC500连续反应集成系统装置 北京世纪森朗公司UC500连续反应集成系统装置流程由五部分组成:N2气体进料部分、CA气体进料部分、反应部分及背压放空或气体检测部分。1. UC500连续反应集成系统装置气体进料部分为保证计量器具及阀门的安

UC500连续反应集成系统装置



     北京世纪森朗公司UC500连续反应集成系统装置流程由五部分组成:N2气体进料部分、CA气体进料部分、反应部分及背压放空或气体检测部分。

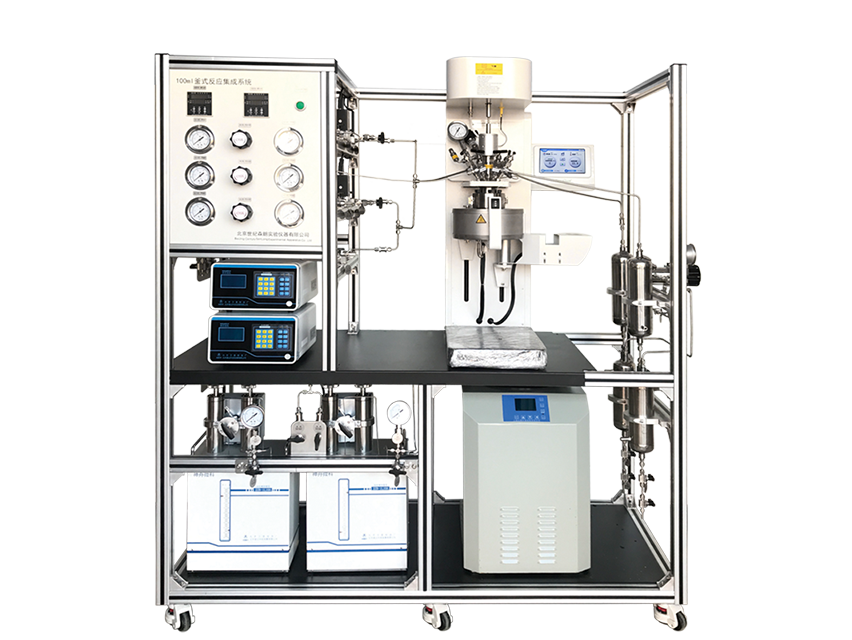

UC500连续反应集成系统装置(图1)

1.  气体进料部分

为保证计量器具及阀门的安全性,设置有氮气吹扫装置,在实验前后要对整个气路进行吹扫置换。由钢瓶或公用工程接入的氮气(N2),经过两通球阀(HV-201)调节后其中作为吹扫置换气体,分别进反应釜(R-101)和取样阀用于气体的吹扫和置换,从而达到保护腐蚀性气体对质量流量计、调节阀和管线的腐蚀。由钢瓶或公用工程接入的CA作为系统用气部分经过气体过滤器(F-301)过滤后进入减压阀(PCV-301)进行减压,减压后的CA气体经两通球阀(HV-302),并通过气体质量流量计(MFC-301)控制和计量后,经两通球阀(HV-303)和单向阀(CK-301)后进入反应釜(R-101)。为保证整个系统的安全操作,在CA配气系统中均设计有旁路阀门(HV-304),当系统充压、试漏或是流量计出现异常时,可以通过旁路进入系统。

2.  装置反应部分

反应部分由原料进入反应器(R-101)进行反应,反应器(R-101)由电加热反应炉进行加热,以保证反应所需的温度。反应后的气体经进入冷凝回流器,冷凝回流器有常温冷凝和低温冷凝双级冷凝组合,气体经过双级冷凝后液体重新回到反应釜内,气体则进入放空或气体检测系统。为整个系统的安全性考虑,在反应釜釜盖设置有压力表,安全阀实时检测反应釜内的温度及压力。并设置有可爆破阀,当系统出现异常升压时,可以实现自动泄压保护,从而保证了实验仪器和操作人员的安全。

3.  装置放空部分

气体经过双级冷凝器后进入气液分离罐(V-501),分离后的产物分为气相和液相两部分,液相组分离后在分离罐中。不凝气的进入背压阀及放空检测部分。

冷凝器所需的换热水用循环冷却水提供。

UC500连续反应集成系统装置(图2)

       铸就实验室反应釜主流影响力,助力中国科研事业发展。

       世纪森朗拥有十多年微型高压反应釜加工技术经验和核心技术反应设备,可为用户定制加工适应不同实验体系的反应设备,并保证其安全、稳定、操作简便。
